надзвичайно великі відстані. Розгортання та налаштування системи MADI, а також її демонтаж відбувається надзвичайно швидко та легко.

Продукція RME відома своєю найвищою якістю, абсолютною надійністю та функціональністю. Цифрові інтерфейси та конвертери цього німецького бренду відзначені багатьма престижними преміями та визнані як професійними користувачами, так і аматорами.

За останні роки протокол MADI зарекомендував себе як неймовірно надійний та потужний інструмент для трансляційних задач, який дозволяє передавати велику кількість каналів цифрового аудіо через один компактний кабель.
Тепер цей формат знайшов своє застосування також і в студіях звукозапису та на концертних майданчиках по всьому світу, ставши галузевим стандартом.



64 канали введення/виведення високоякісного аудіо на одному кабелі MADI

Історія технології MADI

MADI — це стандарт передачі багатоканального аудіо для професійної аудіоіндустрії, визначений Товариством звукоінженерів AES. На поширення застосування MADI в системах професійного аудіопродакшну вплинуло загальне зростання використання
цифрового аудіообладнання та постійний попит на передачу дедалі більшої кількості аудіоканалів, зокрема і в імерсійному аудіо та форматах об’ємного звуку.

MADI — це зручний інтерфейс, який забезпечує найпростіший метод передачі цифрового аудіо “з точністю до семплу” на великі відстані. Завдяки своїй архітектурі, безпосередньо пов'язаній з аудіопротоколом AES3 (AES/EBU) та його широкодоступним
споживчим еквівалентом S/PDIF, формат MADI забезпечує простоту використання та надзвичайно низькі затримки.

MADI передбачає передачу до 64-х аудіоканалів із частотою дискретизації 48 кГц (32 канали на 96 кГц, 16 каналів на 192 кГц) з одного пристрою на інший в односпрямованому потоці даних. Це відрізняє MADI від так званих “мережевих аудіопротоколів”,
які для надсилання аудіосигналів між кількома аудіопристроями потребують налаштування користувачем. Отже, MADI є протоколом з’єднання “точка-точка”, що спрощує проєктування цифрових систем і надає користувачам наступні переваги.

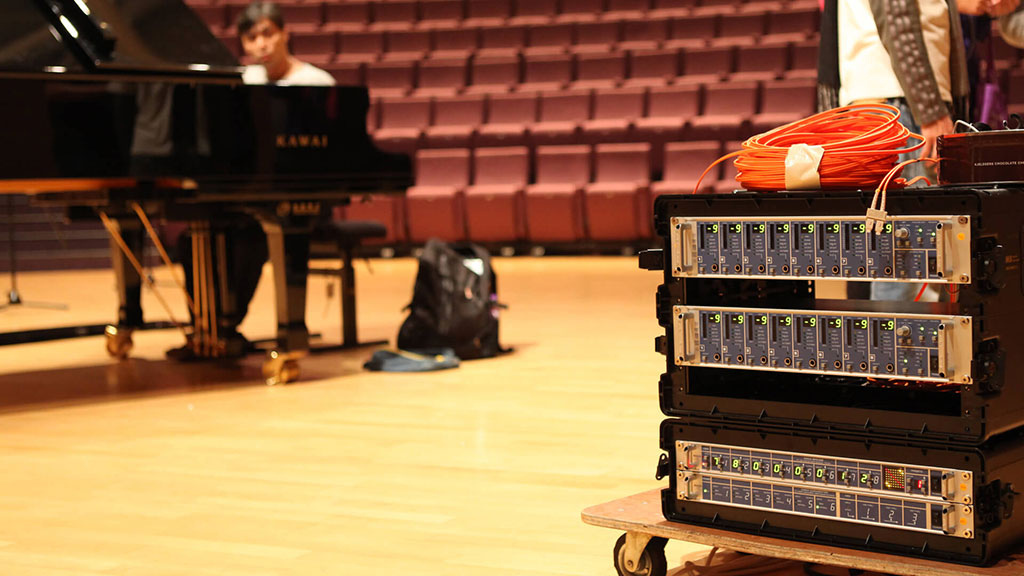

Micstasy — високоякісний мікрофонний/лінійний передпідсилювач та АЦП на 8 каналів з картою I64 MADI

MADI-кабелі

У своїй поточній редакції стандарт MADI пропонує два типи кабелів: оптичні та коаксіальні. Обидва підтримуються пристроями RME з 2003 року, коли RME випустили свою першу плату комп’ютерного MADI-інтерфейсу HDSP MADI та перший
конвертер форматів ADAT – MADI ADI-648.

У системі MADI кожен пристрій виявляє повний 64-канальний потік на вході та створює новий потік на виході для надсилання його на наступний пристрій. Якщо деякі канали мають бути передані наскрізно, вони просто копіюються з входу на вихід без будь-яких змін.

Усі кабелі несуть однакову інформацію та забезпечують однакову якість сигналу, тому підбір типу кабелю визначається зручністю, сумісність та бюджетом.

Оптичні кабелі мають цілий ряд переваг: вони гальванічно ізольовані, надзвичайно легкі та доступні в довжині до 2000 м.

Натомість коаксіальні високочастотні кабелі 75 Ом є міцними, мають замкові роз’єми BNC та вже широко використовуються в галузі для передачі сигналів синхронізації та відео. Зазвичай вони покривають відстані до 100 м.

Вита пара дуже доступна за ціною та часто буває інтегрованою в існуючу інфраструктуру будівлі. У залежності від класифікації кабелю, можливе використання з’єднань довжиною понад 150 м.

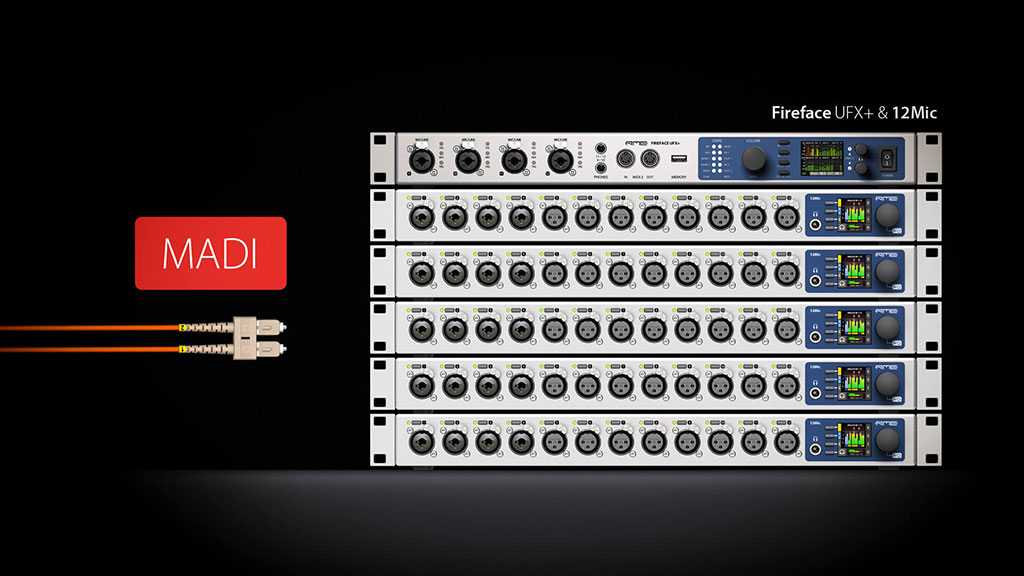

Створіть ланцюжкове з’єднання MADI та надсилайте аудіоканали, сигнали дистанційного керування та тактової синхронізації

Переваги MADI над традиційними мультикор-симтемами

Уявімо роботу продакшн-компанії на виїзному заході з багатьма ауліоканалами, при цьому ПТС, де відбувається мікшування і трансляція, стоїть на парковці за кількасот метрів. Традиційним рішенням є використання аналогового багатожильного кабелю для передачі
кожного каналу окремо. Однак, цей метод пов’язаний з кількома потенційними проблемми, яких просто не існує в MADI.

Наприклад, перешкоди від сусідніх трас силових кабелів можуть вносити небажані шуми в аналоговий аудіосигнал. Крім того, якщо один із кабелів всередині мультикора виходить з ладу, його пошук може зайняти дуже багато часу. З іншого боку, цифровий кабель
MADI можна зручно прокладати поруч із силовими кабелями без зміни якості сигналу, і проблеми втрати окремих каналів не існує. Один кабель MADI також набагато дешевший за мультикор, тому у разі несправності вартість придбання та заміни набагато менша,
ніж заміна багатожильного мультикора.

Багатоканальні мультикори також є доволі громіздкими та важкими, особливо для довгих кабельних трас, що ускладнює роботу з ними. Кабелі MADI порівняно легкі та тонкі, що значно пришвидшує їх розгортання та змотування

Про особливості використання MADI-рішень від RME читайте англійською у рекомендаціях від виробника.

Джерело

Пристрої RME з підтримкою протоколу MADI доступні у нашому каталозі:

Також ми пропонуємо високоякісні оптоволоконні MADI-кабелі різної довжини від партнера RME компанії ALVA.
