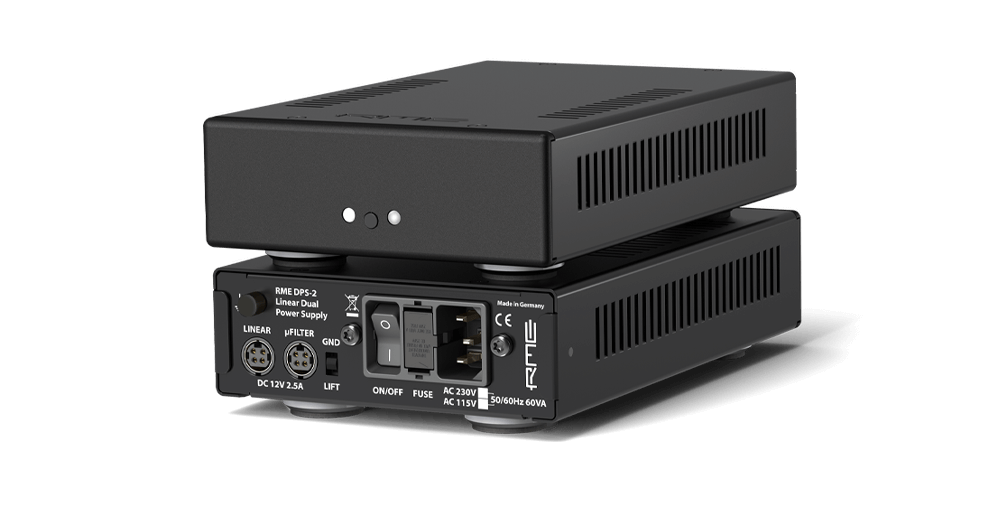

RME DPS-2 — подвійний лінійний надзвичайно низькошумний блок живлення для аудіопристроїв з µ-фільтром і сенсорною стабілізацією










Новий винятково лінійний блок живлення DPS-2 може похвалитися не тільки вражаючими технічними характеристиками, але й широким набором унікальних і надзвичайно корисних функцій. Наприклад, цей компактний пристрій має два виходи з різними фільтрами. Всередині напіврекового корпусу DPS-2 з дизайном передньої панелі, заснованим на серії ADI-2, міститься інноваційна схемотехніка RME.

Два виходи: ВЧ та фільтр постійного струму з мережевого боку

Лінійний вихід — це традиційний вихід постійного струму, оснащений багатоступеневою пасивною та активною фільтрацією, включно з батареєю конденсаторів на 30 000 мкФ, феритовим дроселем, а також активним вихідним фільтром з гібридним регулятором напруги.

Другий вихід використовує фірмову технологію RME μFilter. Тут сигнал із попередньо відфільтрованого лінійного виходу додатково обробляється високоефективними активними фільтрами для досягнення винятково чистого виходу постійного струму з шумом на рівні одиниць мікровольт. Крім того, цей вихід має сенсорну технологію, яка вимірює та регулює вихідну напругу безпосередньо на роз’ємі під’єднаного кабелю живлення постійного струму. У комплекті поставляються два з’єднувальні кабелі постійного струму з датчиками DC Sensor з замковим або беззамковим роз’ємом 2,1 x 5,5 мм, довжиною 1 м.

В результаті вихідний опір і вплив навантаження є надзвичайно низькими, що забезпечує чисту вихідну напругу +12,0 В зі струмом 2,5 А, повністю виключаючи будь-які залежні від навантаження падіння напруги. Зверніть увагу: одночасно можна використовувати лише один вихід.
  • Супернизькошумний фільтр
  • Нестандартна фірмова схемотехніка RME
  • Два альтернативні виходи
  • Повний захист
  • Світлодіодний індикатор статусу з функцією автозатемнення AutoDark
  • Сенсорно стабілізований вихід

Розроблено та сконструйовано інженерами RME — вражаючі технічні характеристики поєднуються з унікальними та дуже корисними функціями

Безшумна робота — найкращі характеристики без мережевих наводок

Додаткове використання 2-каскадного ВЧ-фільтра та фільтра постійного струму з боку мережі змінного струму дозволяє DPS-2 забезпечувати найкращі характеристики без мережевих наводок. Це також забезпечується тороїдальним аудіотрансформатором потужністю 60 ВА з додатковою ізоляційною обмоткою та екрануванням магнітопроводів, гарантуючи безшумну роботу в будь-якій ситуації.

У разі необхідності для усунення шуму, спричиненого петлями заземлення, можна використовувати перемикач розвиву заземлення GND для від’єднання контуру заземлення постійного струму від захисного заземлення. У цьому випадку безпека не постраждає, оскільки первинна частина та корпус залишаються надійно з’єднаними з захисним заземленням мережевого входу. Крім того, блок DPS-2 оснащений гвинтовою клемою заземлення для заземлення інших пристроїв або для використання для блока аудіоживлення “землі”, відмінної від захисного мережевого заземлення.

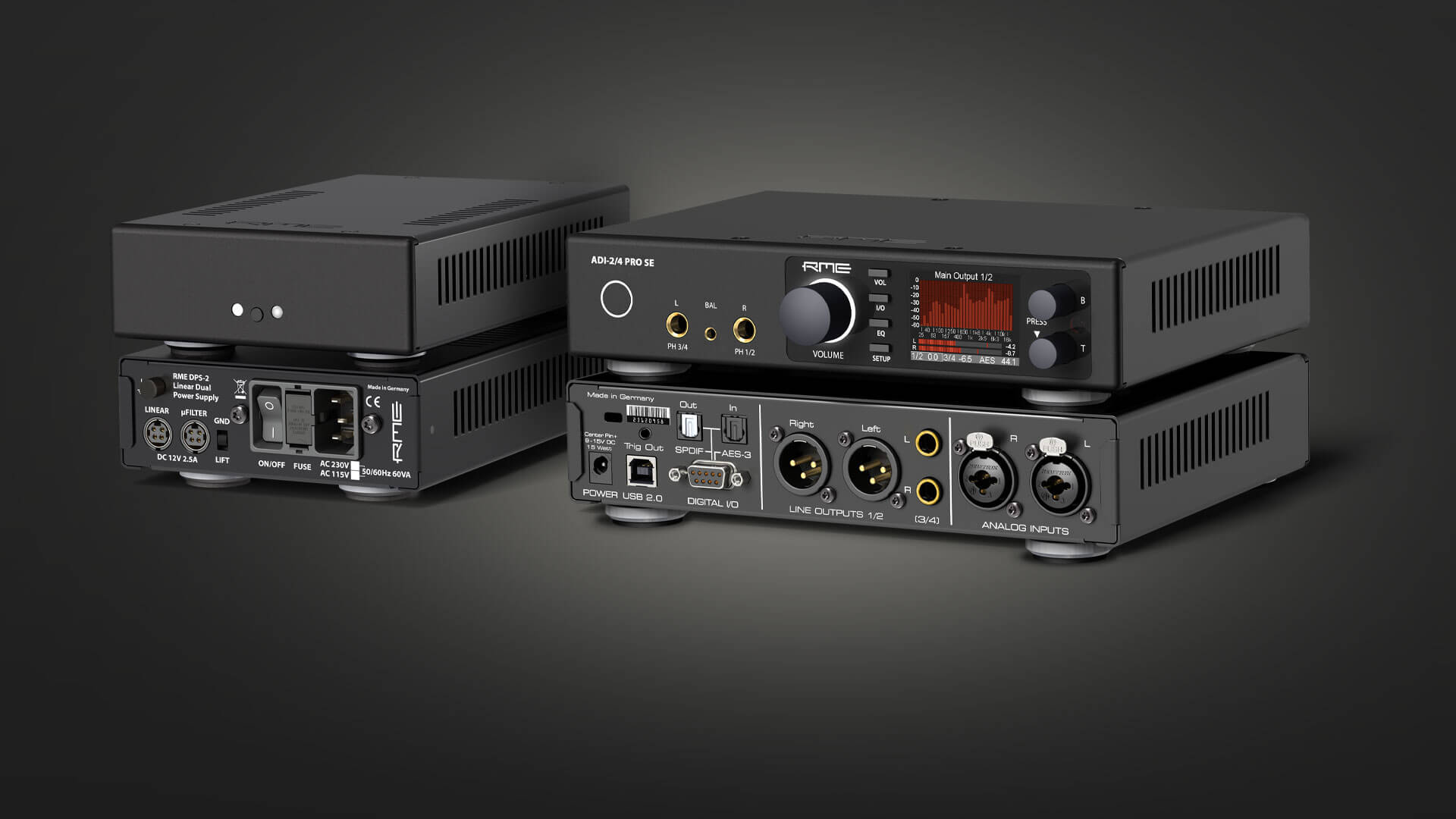

Стабільний і надійний блок живлення з надзвичайно низьким рівнем шуму для пристроїв RME серії ADI-2 та інших 12-вольових Hi-Fi компонентів

Індикатор статусу з кольоровим світлодіодом на передній панелі, з режимом автоматичного затемнення AutoDark

DPS-2 має два світлодіодні індикатори стану на передній панелі для швидкого відображення режимів роботи та збоїв (живлення, теплове та силове перевантаження, понижена напруга, коротке замикання, активний вихід). Заглиблена кнопка-перемикач на передній панелі дає змогу використовувати унікальний режим автоматичного затемнення AutoDark, коли світлодіоди світяться лише під час виникнення збоїв у роботі та короткочасно під час увімкнення живлення.

В 24-сторінковій інструкції містяться детальні технічні дані з використанням багатьох виміряних значень з ілюстрованими діаграмами вимірювань. Цей документ також містить довідкову інформацію про лінійні та імпульсні джерела живлення.

Технічні характеристики

Мережа змінного струму, первинна
  • Стандартна вхідна напруга: 115 В / 230 В, задається внутрішнім роз'ємом
  • Діапазони вхідної напруги: 95 – 130 В / 200 – 260 В
  • Споживана потужність у холостому режимі: 1 Вт
  • Типове споживання електроенергії, навантаження 2 А на виході Linear: 38,5 Вт
  • Типове споживання електроенергії, навантаження 2 A на виході μFilter: 39,8 Вт
  • Запобіжники для 230 В: 2 х 250 В / 0,63 А повільного перегорання, 5 х 20 мм
  • Запобіжники для 115 В: 2 x 250 В / 1,2 A повільного перегорання, 5 x 20 мм
Лінійний вихід постійного струму, вторинний
  • Максимальна вихідна напруга: 12,2 В при 0 А
  • Мінімальна вихідна напруга: 11,5 В при 3 А
  • Постійний вихідний струм: 2,5 А
  • Постійна вихідна потужність: 30 Вт
  • Максимальний вихідний струм: 4 А
  • Струм короткого замикання: <0,1 А
  • Шум при 1 A, AES17: 30 мкВ, 3 мкВ A-зважений
  • Шум при 1 А, смуга пропускання 100 кГц: 30 мкВ, 4 мкВ A-зважений
  • Шум при 2 A, AES17: 111 мкВ, 14 мкВ A-зважений
  • Шум при 2 А, смуга пропускання 100 кГц: 111 мкВ, 14 мкВ A-зважений
  • Вихідний опір разом із кабелем: 0,22 Ом
  • Регулювання навантаження (0/1/2 A): 3,63 %
  • Захист від перевантаження: > 3,2 A
  • Захист від перегріву: > 80 °C
  • Детектор пониженої напруги: < 9,5 В

Вихід постійного струму μFilter, вторинний
  • Вихідна напруга: 12,0 В
  • Постійний вихідний струм: 2,5 А
  • Постійна вихідна потужність: 30 Вт
  • Максимальний вихідний струм: 3,5 А
  • Струм короткого замикання: <0,1 А
  • Шум при 0 – 3 A, AES17: < 2 мкВ, < 1 мкВ A-зважений
  • Шум при 0 – 3 A, смуга пропускання 100 кГц: < 3 мкВ, < 2 мкВ A-зважений
  • Вихідний опір разом з кабелем: 0,012 Ом
  • Регулювання навантаження (0/1/2 A): 0,20 %
  • Захист від перевантаження: > 3,2 A
  • Захист від перегріву: > 80 °C
  • Детектор пониженої напруги: < 9,5 В

Загальні характеристики
  • Розміри (Ш x В x Г): 130 x 44 x 205 мм
  • Вага: 1,89 кг
  • Діапазон робочих температур: від +5 °C до +40 °C
  • Відносна вологість: < 75%, без конденсації
Комплектація
  • Блок живлення DPS-2
  • З’єднувальний кабель з сенсором постійного струму із замковим роз’ємом 2,1 x 5,5 мм, довжиною 1 м
  • З’єднувальний кабель з сенсором постійного струму з роз’ємом 2,1 x 5,5 мм, довжиною 1 м
  • Інструкція
  • Кабель живлення IEC довжиною 1,5 м

Усі характеристики можуть бути змінені без попередження.
