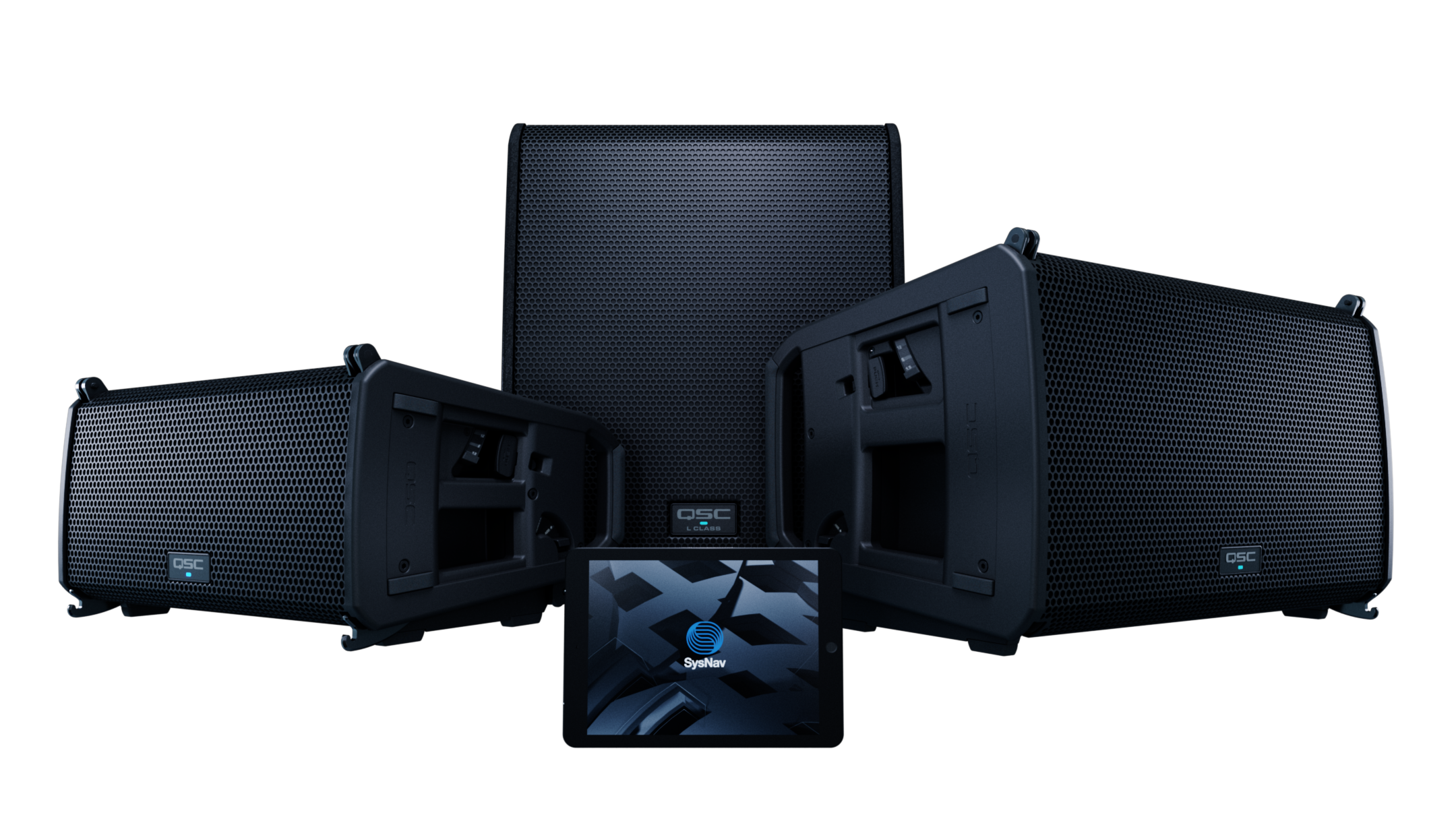

Новітні активні акустичні системи L Class — це втілення глибокого розуміння потреб клієнтів та експлуатаційних вимог, блискуче поєднання передових інноваційних технологій та неперевершеної простоти використання. Видатні робочі характеристики та найвищу якість звуку забезпечують потужне підсилення, найсучасніша DSP-обробка, висококласні складові, інтелектуальні налаштування та елегантний, інтуїтивно зрозумілий інтерфейс.
Нові лінійні масиви
L Class від

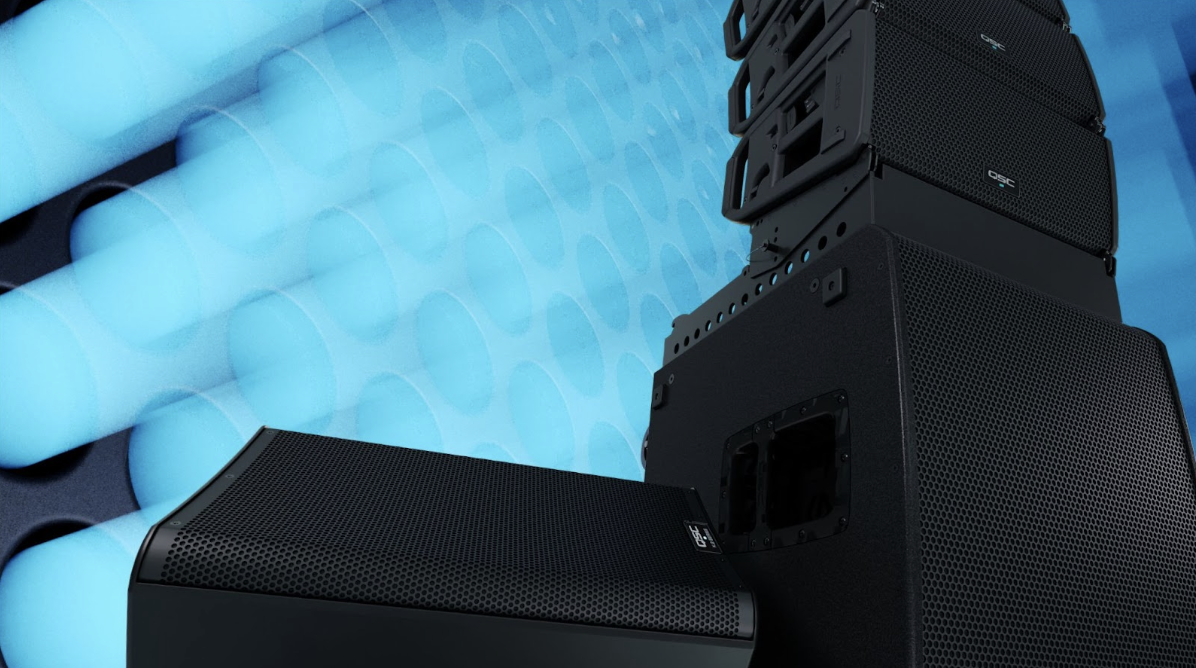

QSC задовольнять потреби користувачів у широкому спектрі застосувань — від простих портативних plug'n'play сетапів до високотехнологічних мережевих аудіопродакшнів та інсталяцій. Двосмугові кабінети LA108 та LA112, 8" та 12" форматів відповідно, доповнюються активними 18" сабвуферами LS118.
Системи серії L Class є надзвичайно простими у використанні, встановлення та налаштування будь-якого сетапу L Class відбувається з неперевершеною швидкістю та ефективністю. Вбудований інтерфейс Dante® дозволяє підключити системи L Class до мережевих аудіосистем. Це просто блискуче у всіх відношеннях рішення ставить аудіотехнології на службу мистецтву та креативності, насамперед завдяки своїй
інноваційності.

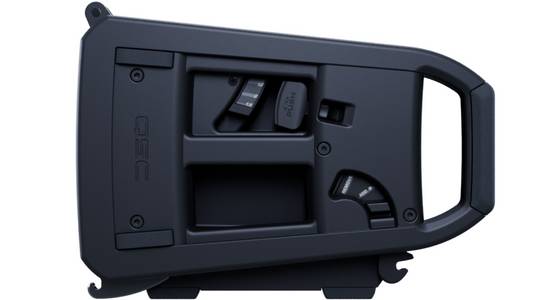

Швидке встановлення RapidDeploy™
Інтуїтивно зрозуміла ергономічна система такелажу QSC RapidDeploy™ — це повністю інтегрований такелажний механізм.
- Швидке, просте і безпечне встановлення, налаштування та демонтаж. Все це, включно з регулюванням кутів між кабінетами для ефективного озвучування ближнього, середнього чи дальнього поля, може виконати всього один звукотехнік без використання спеціальних інструментів та додаткових елементів.
- Масив L Class може встановлюватися ґраундстеком або на стандартній стійці діаметром 35 мм, що дозволяє значно скоротити робочий час на зусилля на підготовку звукопідсилювальної системи.
Відеоролик про систему RapidDeploy™

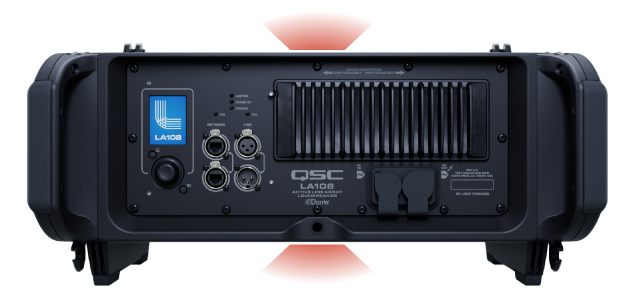

Автоматичне безпровідне розпізнавання масиву AWARE™
Вбудована інтелектуальна система QSC AWARE™ збирає важливу інформацію про весь сетап, що дозволяє користувачеві оптимізувати налаштування всього масиву натисканням однієї кнопки, за допомогою фірмових DSP-алгоритмів. При цьому використовуються внутрішні акселерометри активних гучномовців та інфрачервоні канали зв’язку між окремими кабінетами.
- Ця технологія дозволяє оператору застосовувати правильні фільтри вирівнювання масиву Ar-Q™ за допомогою комп’ютера/планшета або інтерфейсу керування на задній панелі гучномовця, що дає стабільні та щоразу повторювані результати на будь-якому майданчику чи інсталяції.
- Інформація про налаштування передається в додаток QSC SysNav, що дозволяє візуалізувати та керувати розширеними функціями. За короткий час налаштування ви отримаєте якісний звук в будь-якій сфері застосування.
Відеоролик про технологію AWARE™

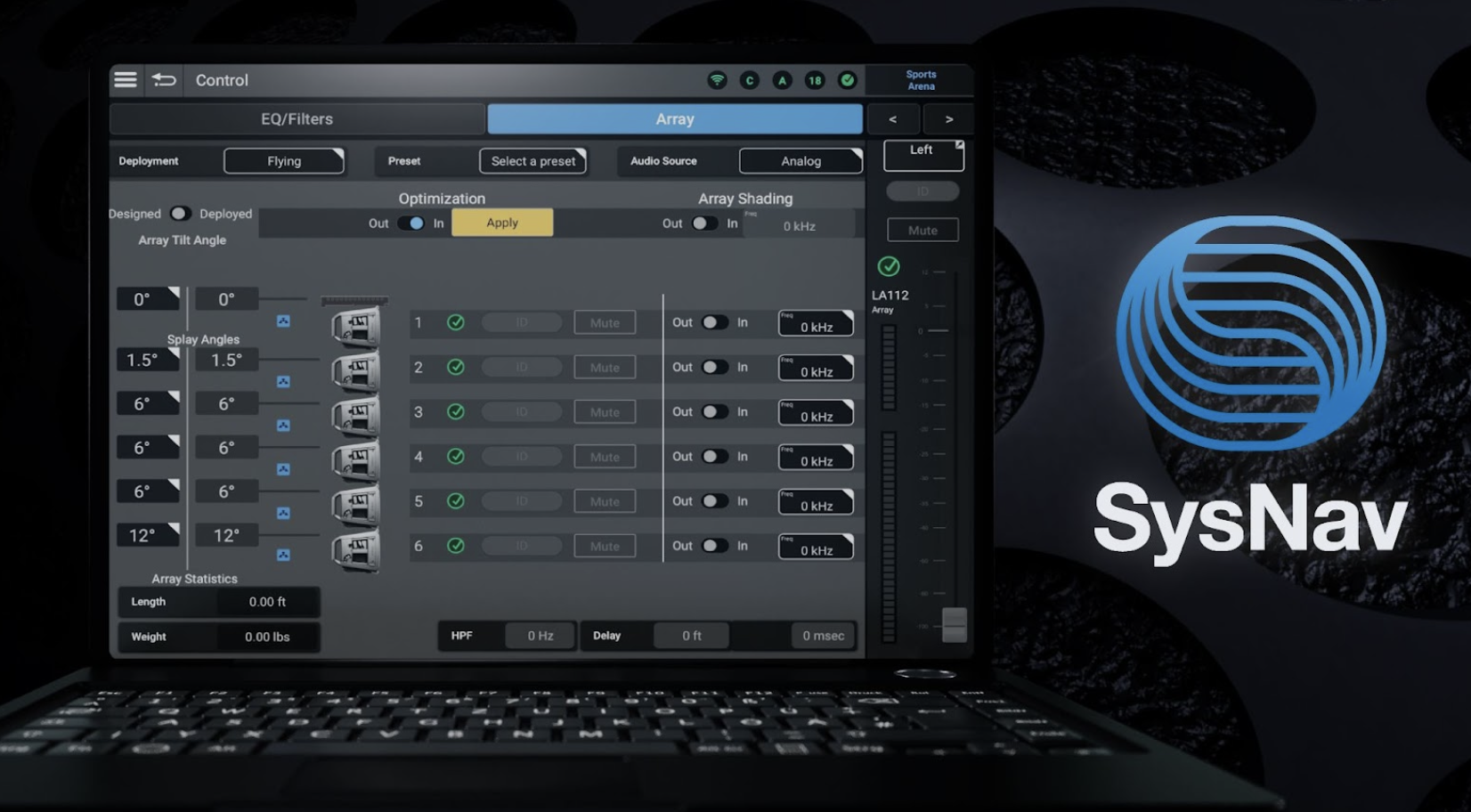

Додаток для системного менеджменту та телеметрії QSC SysNav™
QSC SysNav — це програма для iPad OS® та Windows®, призначена для роботи з системами L Class.
- Легке проєктування, налаштування, контроль та керування акустичними системами, дозволяє застосовувати обробки сигналу до окремих гучномовців, кластерів чи всього масиву.
- Детальний та інтуїтивно зрозумілий моніторинг та контроль: від налаштування початкових параметрів до журналювання всіх робочих показників акустичних систем.
- Інструмент моделювання інсталяції масиву AIM дозволяє візуалізувати покриття звукопідсилювальної системи у масштабованій графічній моделі концертного майданчика чи місця інсталяції.
Детальніше про QSC SysNav

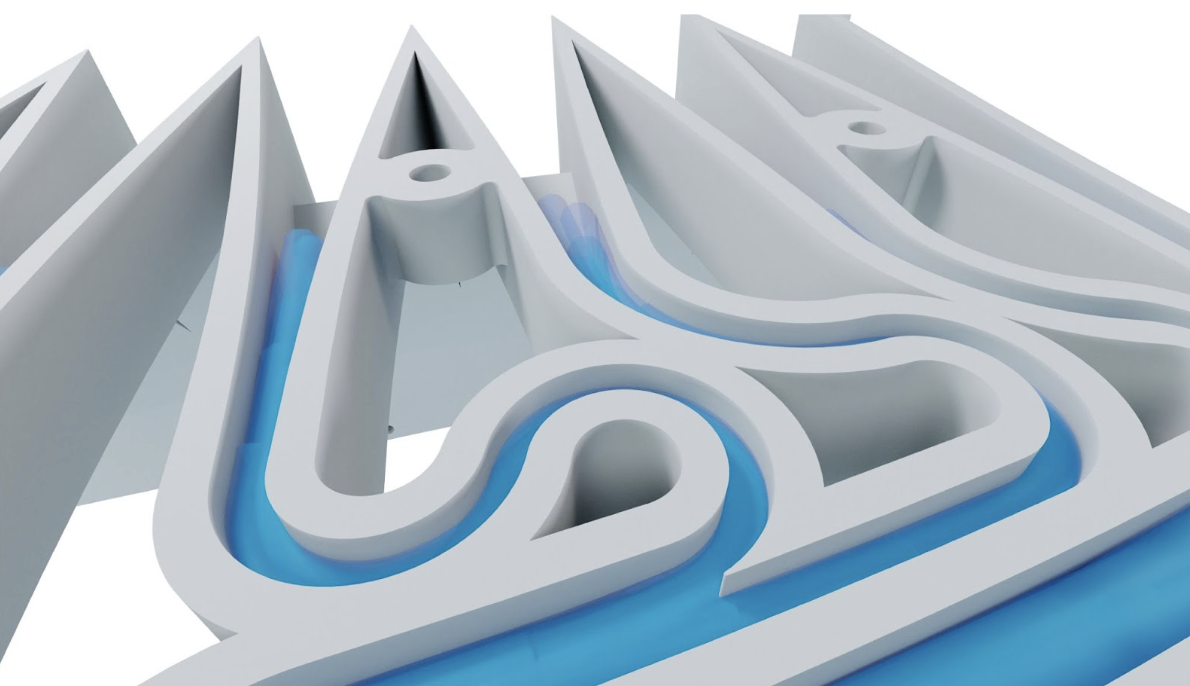

Фірмовий хвилевід QSC LEAF™
Інноваційний хвилевід LEAF з вирівняними за довжиною та оптимізованими за формою акустичними каналами забезпечує чудові акустичні властивості.
- Чітко контрольоване та надзвичайно рівномірне покриття у поєднанні з винятковою далекобійністю дозволяють ефективно відтворювати високочастотні сигнали навіть на великих майданчиках.
- Вдосконалене поєднання кількох хвилеводів дозволило досягти когерентної роботи цілого масиву, що забезпечує високу якість звуку для всієї аудиторії.
- Нижча, ніж у систем з традиційними хвилеводами частота кросовера забезпечує дивовижне відтворення та високу розбірливість голосу, водночас розкриваючи тонкі деталі звучання у діапазонах верхньої середини та високих частот.
Детальніше про хвилевід LEAF™
Акустичний дизайн з лінійною фазою ALP
Електроакустичний дизайн з лінійною фазою QSC ALP використовує комбінацію FIR, IIR та all-pass фільтрів, що дозволяє усунути типові недоліки фазуванням, які зустрічаються в багатьох гучномовцях.
- Рівномірне прослуховування та найкраще відтворення звуку для всієї аудиторії в будь-якій сфері застосування.
- Покращена узгодженість АЧХ системи в межах кута покриття гарантує відповідність акустичного вихідного та електронного вхідного сигналу за фазою.
- Узгодженість за фазою широкосмугових систем та сабвуферів QSC для отримання найвищої якості звуку.

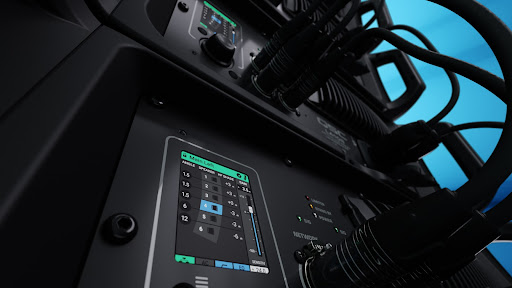

Елементи керування

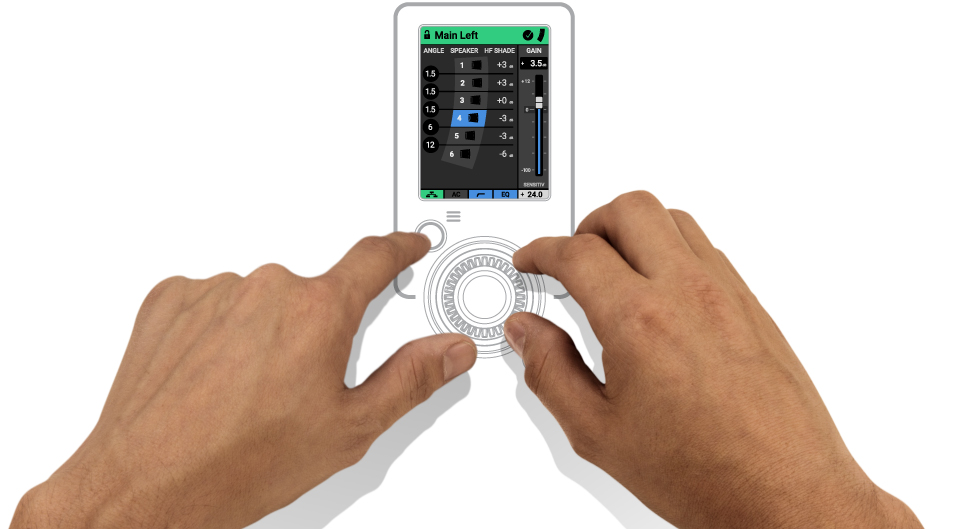

Всі важливі параметри налаштування — завжди у вас під рукою. 2,4-дюймовий кольоровий РК-дисплей і поворотний енкодер дозволяють швидко переглядати та налаштовувати весь масив або окремі параметри кожного його елемента.
Каскадні підключення сигналів та живлення
Усі три нові моделі L Class пропонують каскадні з’єднання для аналогових та цифрових аудіосигналів, а також для мережевого живлення через PowerCON TRUE1.

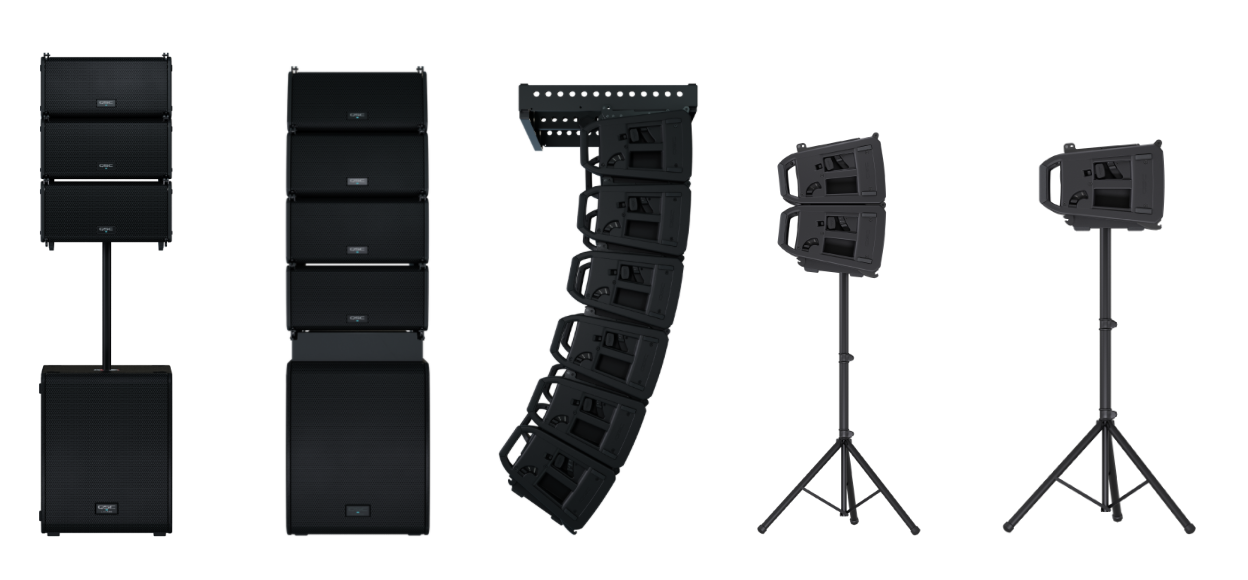

Варіанти встановлення
- Один кабінет на стійці
- Кілька елементів масиву на стійці
- Компактний масив на штанзі з сабвуфером
- Компактний масив у ґраундстеці з сабвуфером
- Підвісний масив на рамі
Основні характеристики
Модель |
LA108 |
LA112 |
LS118 |
|
Детальніше |
Детальніше |
Детальніше |
Конфігурація |
Двосмуговий активний елемент лінійного масиву |
Активний сабвуфер прямого
випромінювання |
Частотний діапазон
(допуск -10 дБ) |
57 Гц – 20 кГц |
53 Гц – 20 кГц |
35 Гц – 111 Гц |
Номінальний кут
покриття
|
100° Г x 15° В |
90° Г x 15° В |
Неспрямоване або кардіоїдне
випромінювання
(мінімум 2 сабвуфери) |
Максимальний оціночний
SPL¹ (піковий)
|
134 дБ на 1 м |
136 дБ на 1 м |
136 дБ на 1 м |
Підсилення Class D
(пікова потужність) |
НЧ: 1000 Вт
ВЧ: 300 Вт |
НЧ: 1600 Вт
ВЧ: 800 Вт |
НЧ: 3000 Вт |
Енергоспоживання² |
100 В 0,8 А / 120 В
0,75 А / 230 В 0,5 А |
100 В 1,8 А /
120 В 1,5 А /
230 В 1 А |
100 В 3,6 А / 120 В
3,0 А / 230 В 1,7 А |
Електроакустичні
перетворювачі |
НЧ: 203 мм (8") конічний дифузор
ВЧ: 44 мм (1,75")
компресійний драйвер |
НЧ: 305 мм (12")
конічний дифузор
ВЧ: 44 мм (1,75")
компресійний драйвер |
НЧ: 405 мм (18")
конічний дифузор |
Роз'єми |
XLR “мама” (аналоговий вхід),
XLR “тато” (аналоговий наскрізний вихід),
2 x RJ45 EtherCON (Dante® та QSC SysNav™ вхід / наскрізний вихід),
2 x PowerCON TRUE1 (мережеве живлення ввід / вивід)" |
Матеріали корпусу |
протиударний ABS-пластик |
15-мм березова фанера
з поліуретановим покриттям |
Вага |
13,7 кг |
21,4 кг |
50 кг разом з коліщатами |
¹ Широкосмугові гучномовці: виміряно на відстані 1 метра, на осі, у відкритому просторі, з використанням відфільтрованого шуму згідно IEC268. Сабвуфер: виміряно на відстані 1 метра, на осі, у напівпросторі з використанням рожевого шуму, крест-фактор 10 дБ, незважений.
² ⅛ потужності — показово для споживання струму з типовим музичним матеріалом, з кліпуванням зрідка.
Виробник надає найкращі у галузі гарантійні умови терміном у шість років, які підтримуються глобально з реєстрацією продукції.
