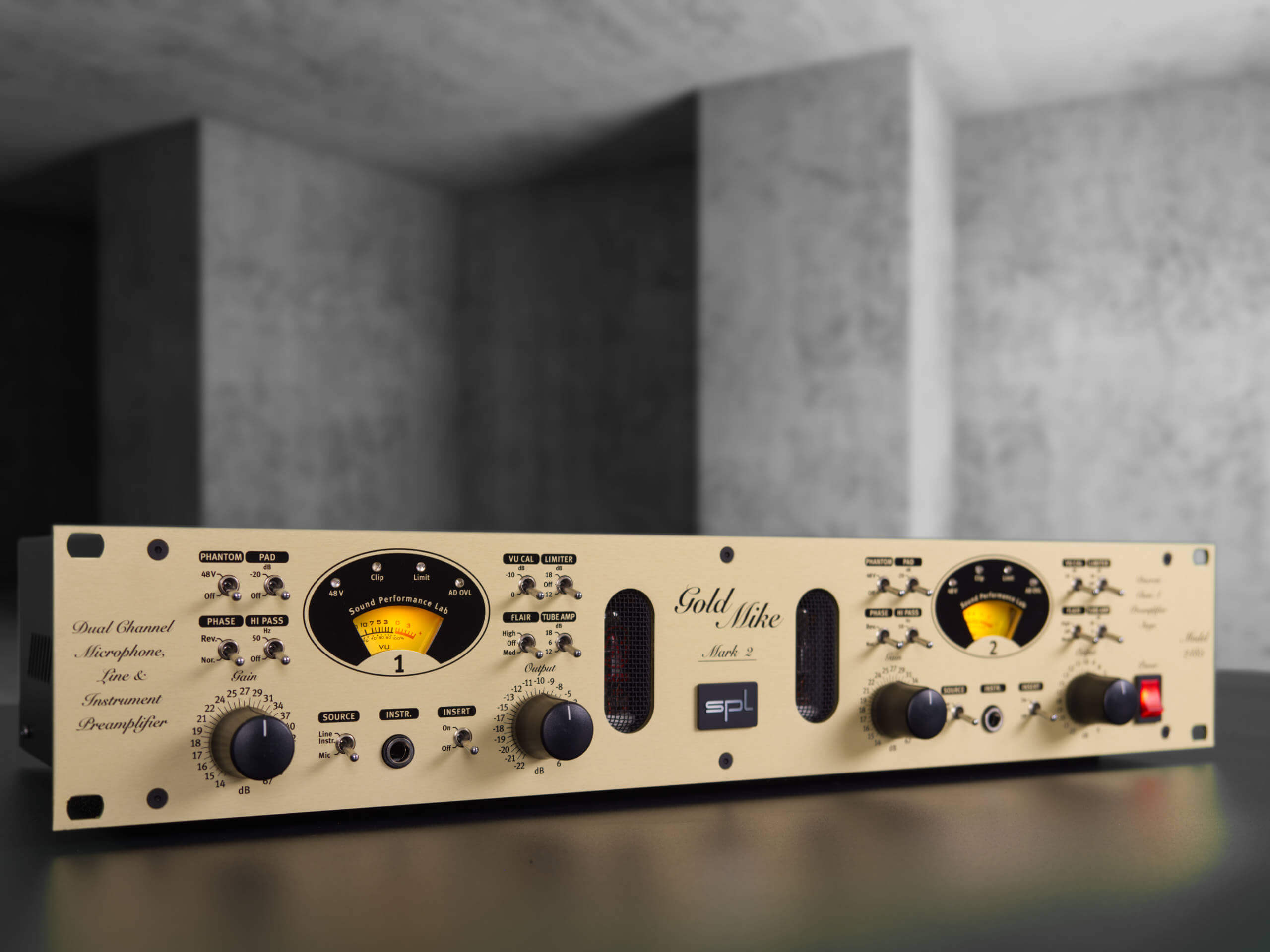

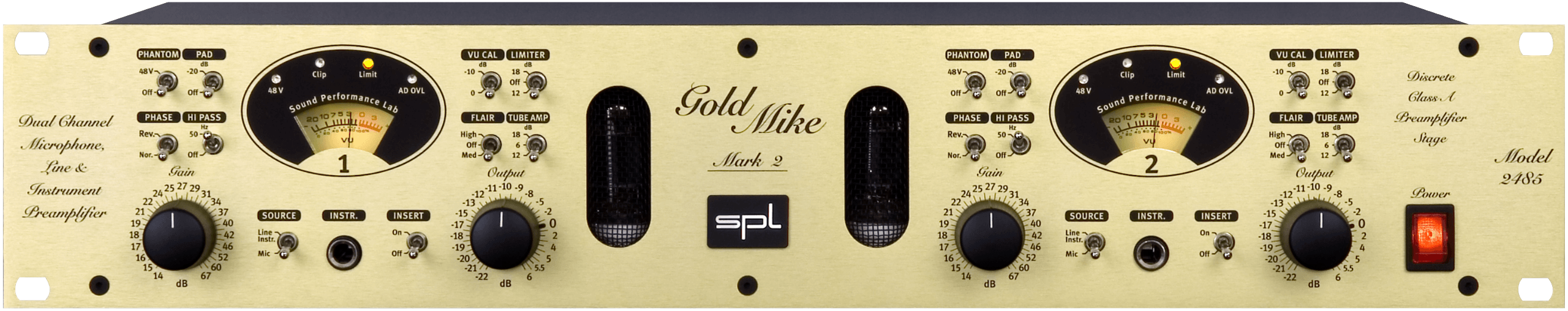

Двохканальний мікрофонний / інструментальний передпідсилювач SPL GoldMike Mk2










 З гібридним двохканальним мікрофонним / інструментальним передпідсилювачем SPL GoldMike Mk2 відомий німецький виробник пропонує надзвичайну точність та прозорість дискретного напівпровідникового підсилення класу A у поєднанні з ламповою теплотою та музичністю звучання.


















Підсилення класу A у поєднанні з ламповою технологією

GoldMike Mk2 – це гібридний попередній підсилювач, що складається з дискретного транзисторного та окремого лампового каскадів. Гібридний дизайн попереднього підсилювача поєднує в собі такі переваги напівпровідників, як широкий динамічний діапазон, низький рівень спотворень та низький рівень шуму, а також надзвичайно музичні якості лампового звуку: приємний спектр високочастотних гармонік та чудова об’ємність звучання.

Транзисторний мікрофонний передпідсилювач класу А складається з 16-ти окремих транзисторів.

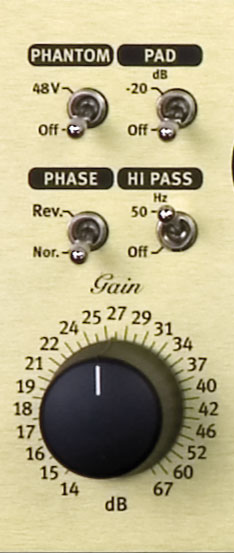

Преамп має функції фантомного живлення 48 В, інверсії фази, дискретного пониження чутливості та вбудований хай-пас фільтр Баттерворта (ФВЧ).











Інструментальний вхід

Інструментальний вхід являє собою дискретний узгоджувач імпедансів, який також працює в режимі класу А.

Ядром цього каскаду є малошумний польовий транзистор, який завдяки своєму дуже високому вхідному опору ідеально підходить у якості перетворювача імпедансу.

Інсерт

Між вхідним передпідсилювачем та вихідним каскадом можна підключити будь-яку зовнішню обробку: компресор, де-ессер, лімітер або навіть ревербератор.

VU

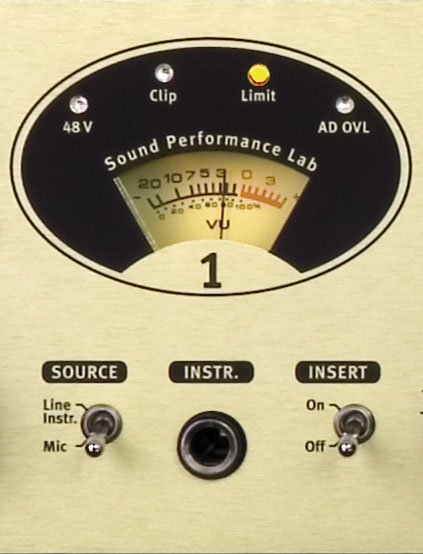

Індикатор VU показує рівень “енергії” аудіо, а світлодіод кліпінгу попереджає про перевантаження та відсікання хвилі. Якщо встановлено додаткові АЦП, індикатор AD OVL також попереджає про перевантаження цифрового конвертора.

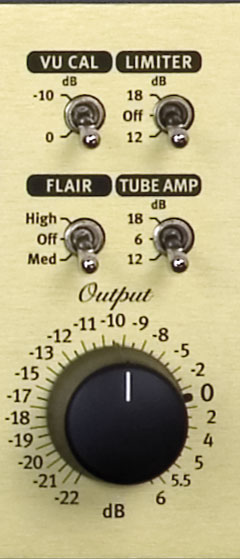

Лімітер

Лімітер, побудований на діодах, характеристична крива яких створює гарний аналоговий ефект насичення, дуже м’яко і ненав'язливо обмежуючи піки сигналу.

Швидкість реакції робить його придатним до роботи у якості пікового лімітера, здатного відпрацьовувати перехідні процеси тривалістю у мікросекунди, що дуже добре працює як захист для АЦП.

Flair

Ця схема використовує приємні звукові характеристики котушок у поєднанні з лампою для підкреслення ефекту присутності. Ця функція ідеально підходить для посилення вокальних гармонік та обертонів акустичних інструментів, що значно покращує здатність цих партій “прорізати” мікс.

Ламповий підсилювач

Перемикач пропорційності лампового підсилення до загального підсилення має три ступені. Чим вище значення, тим більш виражені ефекти насиченості та обертонів лампи.













Додаткові опції для апґрейду GoldMike Mk2​

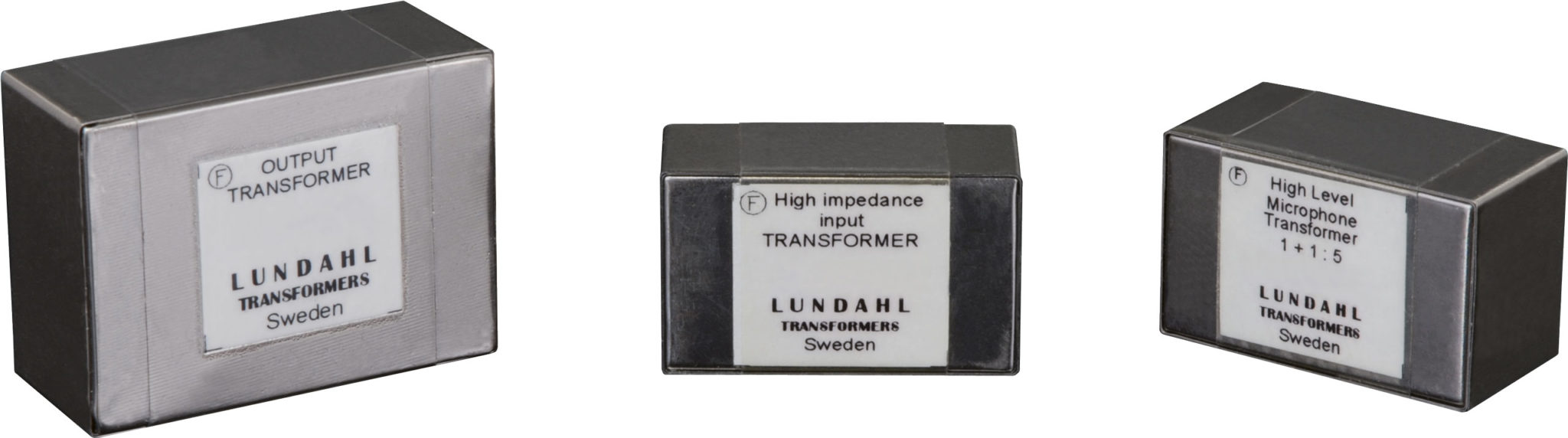

Трансформатори Lundahl


Звукові аспекти

Ці трансформатори використовуються як альтернатива електронним симетричним каскадам на входах і виходах.

Трансформатори можна знайти в багатьох класичних звукових пристроях. Вони заокруглюють баси і основні тони, надаючи їх звучанню трохи більше “панчу”. Високі частоти та обертони з ними звучать шовковисто та мають більш виражений презенс.

Використання трансформаторів має свої переваги, особливо для вокальних партій. Однак для досягнення найвищої точності та швидкості передачі сигналу в обробці перехідних процесів краще підходять електронні каскади. Це вже питання вашого смаку та сфери застосування.

У мікрофонному передпідсилювачі

У випадку попередніх підсилювачів або канальних лінійок, вхідний трансформатор 2161, спеціально розроблений для мікрофонних входів, забезпечує додаткове підсилення до 14 дБ (залежно від мікрофона), яке потім необхідно врахувати.

Це дещо розвантажує мікрофонний передпідсилювач. Оскільки підвищення рівня відбувається пасивно – через коефіцієнт трансформації, шум при цьому не додається. Тому використання вхідних трансформаторів у попередніх підсилювачах є важливішим, ніж вихідних.

Однак лише у разі встановлення обидвох трансформаторів ви можете отримати всі ті позитивні звукові характеристики, а також підвищити надійність експлуатації вашого пристрою.

Детальніше про трансформатори Lundahl

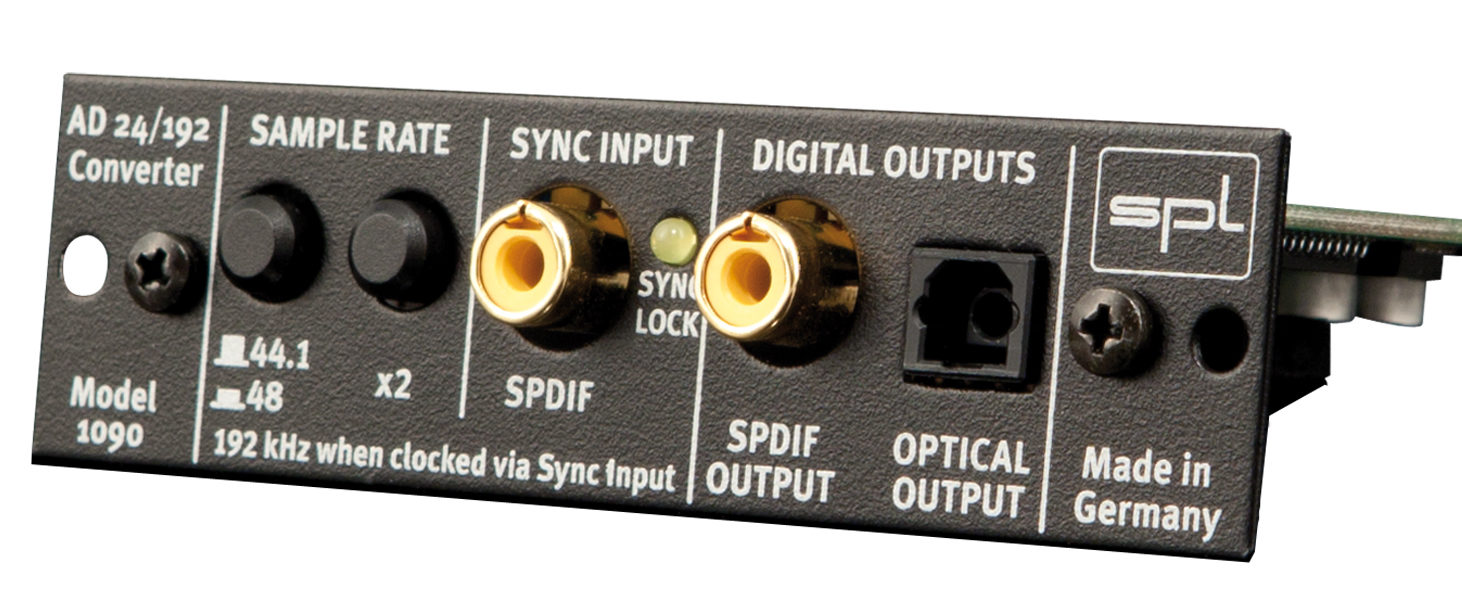

Модуль АЦП 1090

24-розрядний модуль аналогово-цифрового перетворювача забезпечує коаксіальний або оптичний цифровий вихід у форматі SPDIF.

Внутрішню частоту дискретизації можна встановити за допомогою перемикачів на 44,1, 48, 88,2 або 96 кГц. Інші частоти дискретизації (32, 176,4 або 192 кГц) можна задати лише за допомогою зовнішнього сигналу тактової синхронізації.











Детальніше про модуль АЦП 1090

Технічні характеристики

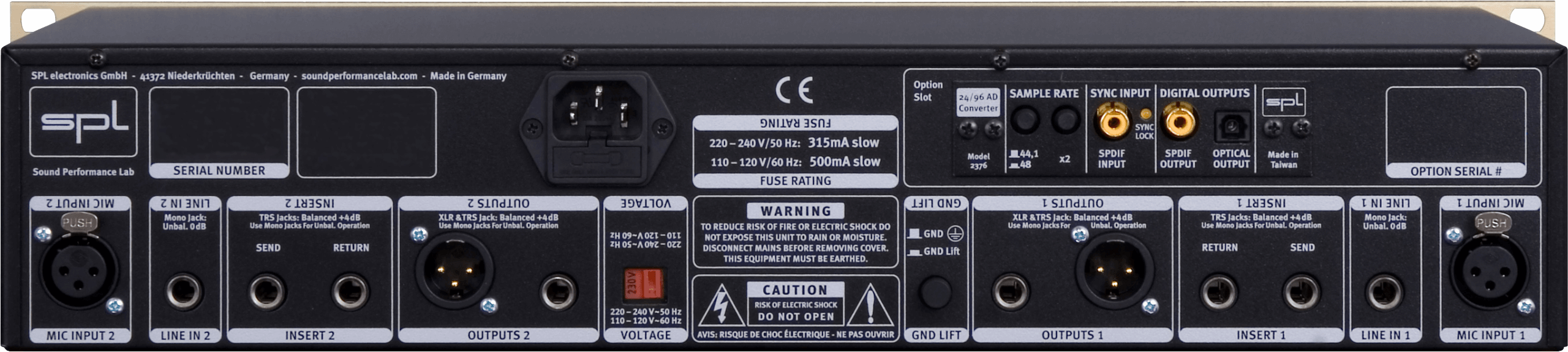

Лінійні / інсертні входи та виходи; симетричні XLR та несиметричні “джеки”
  • Максимальнt вхідне підсилення: 23 дБu
  • Вхідний імпеданс: 10 кОм
  • Максимальне вихідне підсилення (симетричні виходи): 26,8 дБu
  • Максимальне вихідне підсилення (несиметричні виходи): 21,5 дБu
  • Вихідний імпеданс: 50 Ом
  • Придушення синфазних сигналів (на 1 кГц, 0 дБu): 70 дБ
  • Діапазон частот (зріз АЧХ -3 дБ): 10 Гц – 90 кГц
  • КГС + шум (0 дБu, коефіцієнт лінійного підсилення 1, лампове підсилення +6 дБ, 10 Гц – 22 кГц): 0,04 %
  • Шум (A-зважений, 600 Ом): -88,5 дБu
  • Динамічний діапазон: 110 дБ

Мікрофонний передпідсилювач
  • Максимальне вхідне підсилення (мікрофонний вхід): 7 дБu
  • Максимальне вхідне підсилення (мікрофонний вхід + PAD): 28 дБu
  • Вхідний опір (мікрофонний вхід): 2,8 кОм
  • Діапазон частот (підсилення лампи +6 дБ, зріз АЧХ -3 дБ): 10 Гц – 93 кГц
  • Діапазон частот (підсилення лампи +12 дБ, зріз АЧХ -3 дБ): 10 Гц – 61 кГц
  • Діапазон частот (підсилення лампи +18 дБ, зріз АЧХ -3 дБ): 10 Гц – 34 кГц
  • КГС + шум (на 1 кГц, підсилення 30 дБu): 0,016 %
  • Шум (A-зважений, 150 Ом, підсилення 30 дБ): -91,2 дБ
  • E.I.N.: -128 дБу
  • Динамічний діапазон: 110 дБ

Інструментальний передпідсилювач
  • Максимальне вхідне підсилення (інструментальний вхід): 7 дБu
  • Максимальне вхідне підсилення (інструментальний вхід + PAD): 14 дБu
  • Вхідний опір (інструментальний вхід): 1 МОм
  • Діапазон частот (підсилення лампи +6 дБ, 600 Ом, зріз АЧХ -3 дБ): 10 Гц – 68 кГц
  • Діапазон частот (підсилення лампи +12 дБ, 600 Ом, зріз АЧХ -3 дБ): 10 Гц – 51 кГц
  • Діапазон частот (підсилення лампи +18 дБ, 600 Ом, зріз АЧХ -3 дБ): 10 Гц – 35 кГц
  • КГС + шум (підсилення лампи +6 дБ, 10 Гц – 22 кГц): 0,05 %
  • Шум (A-зважений): -95,5 дБu
  • Динамічний діапазон: 105 дБ

Внутрішнє лінійне джерело живлення з тороїдальним трансформатором
  • Робоча напруга для аналових аудіо схем: +/- 18 В
  • Робоча напруга для реле та світлодіодів: +12 В
  • Напруга на аноді лампи: +250 В
  • Напруга накалу лампи: +12,6 В
  • Фантомне живлення: +48 В

Мережевий блок живлення
  • Напруга мережі (на вибір): змінний струм 230 В / 50 Гц; 115 В / 60 Гц
  • Запобіжник для 230 В: T 315 мA
  • Запобіжник для 115 В: T 630 мА
  • Споживана потужність: макс. 25 Вт

Габаритні розміри та вага
  • Ширина x висота x глибина: 482 x 88 x 210 мм
  • Вага пристрою: 4,1 кг
  • Вага в упаковці: 6,5 кг

Референсне значення: 0 дБu = 0,775 В. Будь-які характеристики можуть бути змінені без попередження.
